压电换能器的结构
来源：铭扬工厂发布时间：2019-01-14 11:52:12点击率：
压电陶瓷换能器的结构，由压电陶瓷晶片，电极片，前后盖等组成。后盖板一般用质量较大的钢制成前盖板由质量轻的，高强度铝合金或者钛合金制造而成，它是利用了压电陶瓷的纵向效应器，陶瓷元件的极化方向，电场方向，机械振动方向，三者一致。这种换能器称纵向复合振动换能器，它的长度方向尺寸远大于它们的宽度。

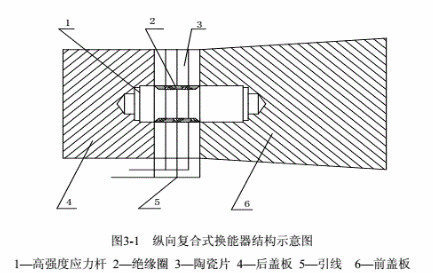

图3-1为国内外焊接机常用的政治使用图与结构图，图中两端是两块金属盖板，中间是压电陶瓷元件堆，压电陶瓷一般是纵向极化的带孔圆片，一根应立螺杆，将这三部分紧固在一起着，称为预应力螺杆。他只陶瓷元件，具有较大的抗压强度，同时在大功率驱动下，陶瓷元件取压缩状态，从而避免膨胀所造成的破裂，这种换能器通过改变前后盖的材料尺寸来控制换能器的频率带宽，前后增速比和有效机电耦合系数等性能参数。对于超声焊接机来说，极谐振频率（串并联），，并联阻抗、静态电容，前和振速比等参数十分重要的。超声焊接机常用的正向振动换能器是半波长换能器，1/4波长换能器用的比较少。
